扬尘检测仪解决方案

1概述

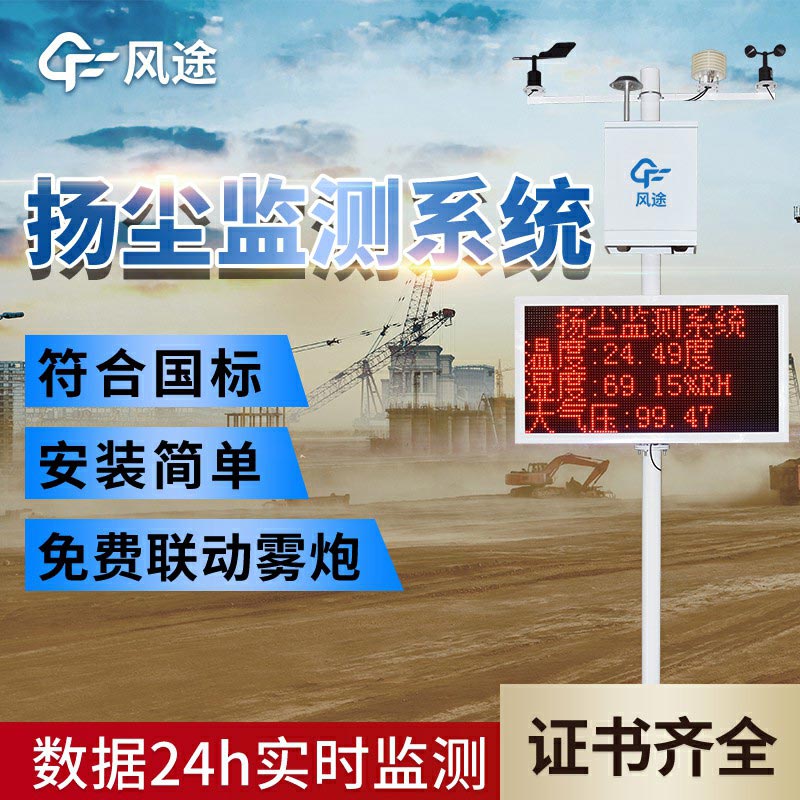

该扬尘监测系统是基于物联网技术的综合传感器采集、显示、分析系统，

1.2产品定位

该扬尘监测系统可广泛应用于扬尘监测、气象监测、农业物联网等行业。

1.3功能与特点

·低功耗：最低静态功耗小于100uA

·GPRS联网

·星型Lora组网，可自带Lora网关功能

·最大兼容32768px LED显示

·内置温湿度、大气压、噪声、PM2.5、PM10、TSP 传感器

·支持modbus485传感器扩展

·支持内置锂电+太阳能供电

·支持MQTT物联网协议传输

·配套物联网数据展示、存储、分析平台

1.4技术指标

接口

·modbus485接口： GX-12-4P航空插头，输出供电电压12V

·设备配置接口： GX-12-4P航空插头，输入电压5V

·采集器供电接口： GX-12-3P航空插头，输入电压5V，带RS232输出

供电

·采集器供电： DC5V ±0.5V 峰值电流1A

·LED屏供电： AC 220V/50Hz

其他参数

·工作环境温度： -10~+45℃

·工作环境：-20-80℃，湿度≤100%无凝露

·通信方式：支持modbus485，支持GPRS通信，支持RS232数据输出，支持Lora无线通信，

·工作电流：Lora从机模式：瞬时≤50mA，平均≤20mA，GPRS+Lora主机模式：瞬时≤120mA，平均≤30mA，

·休眠电流：＜1mA。

·外置传感器协议：modbus485

·外置传感器最大数量：32

·外置传感器电压：12V

·内置传感器：温度，湿度，大气压，噪声，（PM2.5、PM10、TSP）（选配）

·内置传感器精度：温度：±0.01℃，湿度：±2%RH，大气压：0.2Pa，颗粒物传感器：最小分辨粒径0.3μm

·数据上传间隔：30s-65535s
